 一、概述

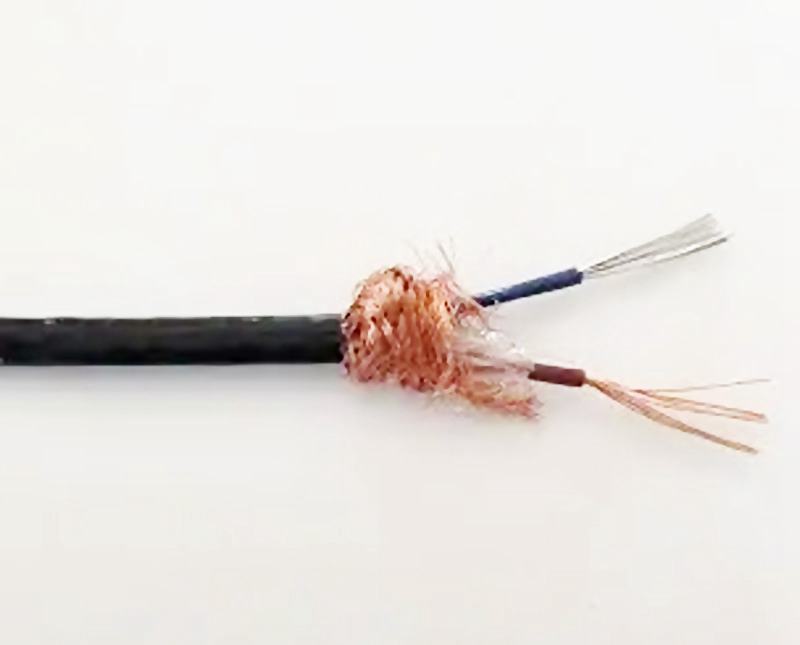

在必定溫度范圍內，與配用熱電偶的電熱特性相同的一對帶有絕緣層與保護套的導線稱為補償導線。其作用是將熱電偶的參閱端延長到遠離熱源或環境溫度較穩定處，與顯現外表聯接構成測溫體系。





鎢錸熱電偶補償導線 的作用是來延伸熱電極即移動熱電偶的冷端與顯現外表聯接構成的測溫體系。補償導線一般用在熱電偶上，而熱電偶補償導線的絕緣層和護層依據環境的要求所選用的資料又不一樣，護套資料有聚氯乙烯，氟塑料，低煙低鹵聚氯乙烯及無堿玻璃絲幾種，進口優質氟塑料能夠耐溫260℃，并選用全體接連擠出新工藝，使該產品具有優秀的耐酸，堿、耐磨和不燃延之功能，可浸入油水中長期運用。

熱電偶補償導線運用溫度能夠在—60～260℃，歸于今世國內先進水平。系列產品首要應用于各種測溫設備上，補償導線類型按產品的種類劃分為 WC3/25、 WRe3-WRe25 、 WC5/26 、WRe5-WRe26 。熱電偶補償導線產品運用特性：補償導線能夠在-60～260℃環境下作業，是非常抱負的自動化單元。已被廣泛用于石油、化工、冶金、電力等部分的自動化測溫外表的單點或許多點銜接。

二、產品規范

1、產品規范: 熱電偶補償導線：GB/T4989-94

履行熱電偶補償電纜：Q/320831SQL07-96

2、運用溫度：耐熱級：-65~+200℃及-65~+260℃兩種

一般級：-40~+70℃及-40~+105℃兩種

3、最小曲折半徑：補償導線：不小于導線外8倍

補償電纜：有鎧裝時不小于電纜外徑的12倍，無鎧裝時不小于電纜外徑6倍

三、類型及標準

四、運用分類及護層色彩



類型分度和絕緣上色





運用分類及護層色彩





首要技術指標：
    補償導線類型按產品的種類劃分為SC、KC、KX、EX、JX、TX、NC
    其間：a）類型第一個字母與熱電偶的分度號相對應；
          　 b）字母“X”表明延伸型補償導線（型別）；
          　 c）字母“C”表明補償型補償導線（型別）。
      注：SC型補償導線可配用R型分度號熱電偶



訂購需知：

1. 交貨長度為100m或整數倍，答應有不短于20m的短段導線交貨，但數量不得超越交貨總量的10％。

2. 標準，類型，屏蔽，高溫，多股，外皮資料等。

3. 本公司出產熱電偶用補償電纜，供多點測溫運用。
